UPS

POWER SUPPLY ( UPS )
Uninterruptible power supply (disingkat UPS) adalah perangkat yang biasanya menggunakan baterai backup sebagai catuan daya alternatif, untuk Dapat memberikan suplai daYa yang tidak terganggu untuk perangkat elektronik yang terpasang. UPS merupakan sistem penyedia daya listrik yang sangat penting dan diperlukan sekaligus dijadikan sebagai benteng dari kegagalan daya serta kerusakan system dan hardware. UPS akan menjadi system yang sangat penting dan sangat diperlukan pada banyak perusahaan penyedia jasa telekomunikasi, jasa informasi, penyedia jasa internet dan banyak lagi. Dapat dibayangkan berapa besar kerugian yang timbul akibat kegagalan daya listrik jika sistem tersebut tidak dilindungi dengan UPS.
Fungsi Utama dari UPS
1. Dapat memberikan energi listrik sementara ketika terjadi kegagalan daya pada listrik utama.
2. Memberikan kesempatan waktu yang cukup untuk segera menghidupkan genset sebagai pengganti listrik utama.
3. Memberikan kesempatan waktu yang cukup untuk segera melakukan back up data dan mengamankan [[sistem operasi] (OS) dengan melakukan shutdown sesuai prosedur ketika listrik utama padam.
4. Mengamankan sistem komputer dari gangguan-gangguan listrik yang dapat mengganggu sistem komputer baik berupa kerusakan software, data maupun kerusakan hardware.
5. UPS secara otomatis dapat melakukan stabilisasi tegangan ketika terjadi perubahan tegangan pada input sehingga tegangan output yang digunakan oleh sistem komputer berupa tegangan Yang stabil.
6. UPS dapat melakukan diagnosa dan management terhadap dirinya sendiri sehingga memudahkan pengguna untuk mengantisipasi jika akan terjadi gangguan terhadap sistem.
7. User friendly dan mudah dalam installasi.
8. Pengguna dapat melakukan kontrol UPS melalui jaringan LAN dengan menambahkan beberapa aksesoris yang diperlukan.
9. Dapat diintegrasikan dengan jaringan internet.
10. Notifikasi jika terjadi kegagalan dengan melakukan pengaturan perangkat lunak UPS management.
Jenis-jenis UPS berdasarkan cara kerjanya
Line-interactive UPS
Pada UPS jenis ini diberi tambahan alat AVR (automatic voltage regulator) yang berfungsi mengatur tegangan dari suplai daya ke peralatan.
On-line UPS
Pada UPS jenis ini terdapat 1 rectifier dan 1 inverter yang terpisah. Hal ini lebih mahal apabila dibandingkan dengan dua jenis UPS lainnya. Dalam keadaan gangguan, suplai daya ke rectifier akan diblok sehingga akan ada arus DC dari baterai ke inverter yang kemudian diubah menjadi AC.
Off-line UPS
UPS jenis ini merupakan UPS paling murah diantara jenis UPS yang lain. Karena rectifier dan inverter berada dalam satu unit. Dalam keadaan gangguan, switch akan berpindah sehingga suplai daya dari suplai utama terblok. Akibatnya akan mengalir arus DC dari baterai menuju inverter.
Komponen-komponen UPS
Baterai
Jenis baterai yang digunakan UPS umumnya berjenis lead-acid atau jenis nikel-cadmium. Baterai ini umumnya mampu menjadi sumber tegangan cadangan maksimal selama 30 menit.
Rectifier (penyearah)
Penyearah berfungsi untuk mengubah arus AC menjadi arus DC dari suplai listrik utama. Hal ini bermanfaat pada saat pengisian baterai.
Inverter
Kebalikan dari penyearah, inverter berfungsi untuk mengubah arus DC dari baterai menjadi arus AC. Hal ini dilakukan pada saat baterai pada UPS digunakan untuk memberikan tegangan ke komputer.
Cara kerja UPS
UPS bekerja berdasar kepekaan tegangan. (RT)UPS akan menemukan penyimpangan jalur voltase (linevoltage) misalnya, kenaikan tajam, kerendahan, gelombang dan juga penyimpangan yang disebabkan oleh pemakaian dengan alat pembangkit tenaga listrik yang murah. Karena gagal, UPS akan berpindah ke operasi on-battery atau baterai hidup sebagai reaksi kepada penyimpangan untuk melindungi bebannya (load). Jika kualitas listrik kurang, UPS mungkin akan sering berubah ke operasi on-battery. Kalau beban bisa berfungsi dengan baik dalam kondisi tersebut, kapsitas dan umur baterai dapat bertahan lama melalui penurunan kepekaan UPS.
Power Supply Unit (PSU) berfungsi untuk mengubah tegangan listrik (AC 220/230/240 V, 110/120 V) agar bisa digunakan oleh computer (DC 3,3 V, 5 V, 12 V). Besarnya listrik yang mampu ditangani power supply ditentukan oleh dayanya dan dihitung dengan satuan Watt.

Power Supply adalah sebuah perangkat yang ada di dalam CPU yang berfungsi untuk menyalurkan arus listrik ke berbagai peralatan computer.



Perangkat ini memiliki 5 connector atau lebih, yang dapat disambungkan keberbagai peralatan seperti :
• Motherboard
• Harddisk
• Floppy Disk Drive
• CD – ROM

Power supply yang berkualitas kurang baik dapat menghasilkan tegangan DC yang tidak rata dan banyak riaknya (ripple). Jika digunakan dalam jangka waktu yang cukup lama akan menyebabkan kerusakan pada komponen computer, misalnya Harddisk.

Salah satu komponen penting pada power supply adalah pendingin (cooling). Dilengkapi dengan minimal sebuah kipas.



Konektor 20 pin ATX
20 pin konektor ATX yang memasukkan ke dalam sebuah motherboard atx. Jika motherboard Anda memiliki slot untuk 20 pin konektor yang diperlukan untuk Motherboard.

Konektor 24 pin ATX
Beberapa motherboard memerlukan 24 pin ATX Connector. Daya pada power supply 430W dan 500W, baik dengan 20 dan 24 pin konektor.


Molex Connector
Ini adalah IDE konektor yang pasokan daya ke hard drive dan cdroms.

Konektor floppy
The 4 pin konektor floppy pasokan daya ke floppy drive yang dapat di komputer Anda.

Konektor Aux
Look pada motherboard dan lihat apakah ada slot yang menerima 6 pin konektor Aux. Jika ada slot untuk itu maka kemungkinan anda akan membutuhkannya.

Konektor SATA
Hard drive dan perangkat lain dengan konektor sata. Jika Anda memiliki perangkat komputer dengan koneksi sata maka anda yang membutuhkan power supply dengan konektor sata. Salah satunya adalah XPower 550 Watt Power Jenis Power Supply



Jenis Power Supply

Secara fisik jenis power supply terdiri atas 2 bagian, yaitu:
• Power Supply AT → Konektor yang terdiri dari 12 pin
• Power Supply ATX → Konektor yang terdiri dari 20 pin
Perbedaan diantara ke- 2 jenis power supply ini adalah power supply ATX status on dan offnya diatur oleh melalui motherboard serta oleh operating system.Dimana apabila operating system pada PC di shut downmaka power supply secara otomatis akan non aktif ( off ).Sedangkan PC yang menggunakan power supply AT status on atau offnya diatur melalui saklar yang pada salah satu kabel pada power supply tersebut.Dan apabila operating system dishut down maka power supply tidak akan off secara otomatis.
Warna Kabel Pada Power Supply

Power Supply adalah sebuah perangkat yang ada di dalam CPU yang berfungsi untuk menyalurkan arus listrik ke berbagai peralatan computer. Perangkat ini memiliki 5 connector atau lebih, yang dapat disambungkan keberbagai peralatan seperti :
• Motherboard
• Harddisk
• Floppy Disk Drive
• CD – ROM
Kebanyakan power supply tidak lagi menggunakan konektor AT ( 12 pin ) namun telah menerapkan konektor ATX ( 20 pin / 24 pin )

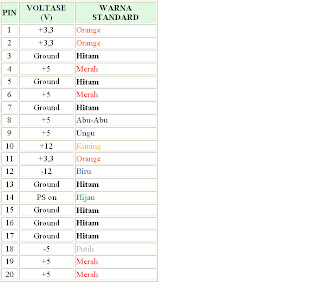

Warna kabel powersupply dibuat berwarna-warni untuk menunjukkan besarnya tegangan





1. PRINSIP KERJA CATU DAYA LINEAR
Perangkat elektronika mestinya dicatu oleh suplai arus searah DC (direct current) yang stabil agar dapat bekerja dengan baik. Baterai atau accu adalah sumber catu daya DC yang paling baik. Namun untuk aplikasi yang membutuhkan catu daya lebih besar, sumber dari baterai tidak cukup. Sumber catu daya yang besar adalah sumber bolak-balik AC (alternating current) dari pembangkit tenaga listrik. Untuk itu diperlukan suatu perangkat catu daya yang dapat mengubah arus AC menjadi DC. Pada tulisan kali ini disajikan prinsip rangkaian catu daya (power supply) linier mulai dari rangkaian penyearah yang paling sederhana sampai pada catu daya yang ter-regulasi.
2. PENYEARAH (RECTIFIER)
Prinsip penyearah (rectifier) yang paling sederhana ditunjukkan pada gambar-1 berikut ini. Transformator (T1) diperlukan untuk menurunkan tegangan AC dari jala-jala listrik pada kumparan primernya menjadi tegangan AC yang lebih kecil pada kumparan sekundernya.

Pada rangkaian ini, dioda (D1) berperan hanya untuk merubah dari arus AC menjadi DC dan meneruskan tegangan positif ke beban R1. Ini yang disebut dengan penyearah setengah gelombang (half wave). Untuk mendapatkan penyearah gelombang penuh (full wave) diperlukan transformator dengan center tap (CT) seperti pada gambar-2.

Tegangan positif phasa yang pertama diteruskan oleh D1 sedangkan phasa yang berikutnya dilewatkan melalui D2 ke beban R1 dengan CT transformator sebagai common ground.. Dengan demikian beban R1 mendapat suplai tegangan gelombang penuh seperti gambar di atas. Untuk beberapa aplikasi seperti misalnya untuk men-catu motor dc yang kecil atau lampu pijar dc, bentuk tegangan seperti ini sudah cukup memadai. Walaupun terlihat di sini tegangan ripple dari kedua rangkaian di atas masih sangat besar.

Gambar 3 adalah rangkaian penyearah setengah gelombang dengan filter kapasitor C yang paralel terhadap beban R. Ternyata dengan filter ini bentuk gelombang tegangan keluarnya bisa menjadi rata. Gambar-4 menunjukkan bentuk keluaran tegangan DC dari rangkaian penyearah setengah gelombang dengan filter kapasitor. Garis b-c kira-kira adalah garis lurus dengan kemiringan tertentu, dimana pada keadaan ini arus untuk beban R1 dicatu oleh tegangan kapasitor. Sebenarnya garis b-c bukanlah garis lurus tetapi eksponensial sesuai dengan sifat pengosongan kapasitor.

Kemiringan kurva b-c tergantung dari besar arus (I) yang mengalir ke beban R. Jika arus I = 0 (tidak ada beban) maka kurva b-c akan membentuk garis horizontal. Namun jika beban arus semakin besar, kemiringan kurva b-c akan semakin tajam. Tegangan yang keluar akan berbentuk gigi gergaji dengan tegangan ripple yang besarnya adalah :
Vr = VM -VL
dan tegangan dc ke beban adalah Vdc = VM + Vr/2

Rangkaian penyearah yang baik adalah rangkaian yang memiliki tegangan ripple (Vr) paling kecil. VL adalah tegangan discharge atau pengosongan kapasitor C, sehingga dapat ditulis :
VL = VM e -T/RC
Jika persamaan (3) disubsitusi ke rumus (1), maka diperole
Vr = VM (1 – e -T/RC)
Jika T << RC, dapat ditulis : e -T/RC 1 – T/RC
sehingga jika ini disubsitusi ke rumus (4) dapat diperoleh persamaan yang lebih sederhana :
Vr = VM(T/RC)
VM/R tidak lain adalah beban I, sehingga dengan ini terlihat hubungan antara beban arus I dan nilai kapasitor C terhadap tegangan ripple Vr. Perhitungan ini efektif untuk mendapatkan nilai tegangan ripple yang diinginkan.
Vr = I T/C
Rumus ini mengatakan, jika arus beban I semakin besar, maka tegangan ripple akan semakin besar. Sebaliknya jika kapasitansi C semakin besar, tegangan ripple akan semakin kecil. Untuk penyederhanaan biasanya dianggap T=Tp, yaitu periode satu gelombang sinus dari jala-jala listrik yang frekuensinya 50Hz atau 60Hz. Jika frekuensi jala-jala listrik 50Hz, maka T = Tp = 1/f = 1/50 = 0.02 det. Ini berlaku untuk penyearah setengah gelombang. Untuk penyearah gelombang penuh, tentu saja frekuensi gelombangnya dua kali lipat, sehingga T = 1/2 Tp = 0.01 det.
Penyearah gelombang penuh dengan filter C dapat dibuat dengan menambahkan kapasitor pada rangkaian gambar 2. Bisa juga dengan menggunakan transformator yang tanpa CT, tetapi dengan merangkai 4 dioda seperti pada gambar-5 berikut ini.
Sebagai contoh, anda mendisain rangkaian penyearah gelombang penuh dari catu jala-jala listrik 220V/50Hz untuk mensuplai beban sebesar 0.5 A. Berapa nilai kapasitor yang diperlukan sehingga rangkaian ini memiliki tegangan ripple yang tidak lebih dari 0.75 Vpp. Jika rumus (7) dibolak-balik maka diperoleh.
C = I.T/Vr = (0.5) (0.01)/0.75 = 6600 uF
Untuk kapasitor yang sebesar ini banyak tersedia tipe elco yang memiliki polaritas dan tegangan kerja maksimum tertentu. Tegangan kerja kapasitor yang digunakan harus lebih besar dari tegangan keluaran catu daya. Anda barangkali sekarang paham mengapa rangkaian audio yang anda buat mendengung, coba periksa kembali rangkaian penyearah catu daya yang anda buat, apakah tegangan ripple ini cukup mengganggu. Jika dipasaran tidak tersedia kapasitor yang demikian besar, tentu bisa dengan memparalel dua atau tiga buah kapasitor.
3. VOLTAGE REGULATOR
Rangkaian penyearah sudah cukup bagus jika tegangan ripple-nya kecil, namun ada masalah stabilitas. Jika tegangan PLN naik/turun, maka tegangan outputnya juga akan naik/turun. Seperti rangkaian penyearah di atas, jika arus semakin besar ternyata tegangan dc keluarnya juga ikut turun. Untuk beberapa aplikasi perubahan tegangan ini cukup mengganggu, sehingga diperlukan komponen aktif yang dapat meregulasi tegangan keluaran ini menjadi stabil.
Regulator Voltage berfungsi sebagai filter tegangan agar sesuai dengan keinginan. Oleh karena itu biasanya dalam rangkaian power supply maka IC Regulator tegangan ini selalu dipakai untuk stabilnya outputan tegangan.
Berikut susunan kaki IC regulator tersebut.

Misalnya 7805 adalah regulator untuk mendapat tegangan +5 volt, 7812 regulator tegangan +12 volt dan seterusnya. Sedangkan seri 79XX misalnya adalah 7905 dan 7912 yang berturut-turut adalah regulator tegangan -5 dan -12 volt.
Selain dari regulator tegangan tetap ada juga IC regulator yang tegangannya dapat diatur. Prinsipnya sama dengan regulator OP-amp yang dikemas dalam satu IC misalnya LM317 untuk regulator variable positif dan LM337 untuk regulator variable negatif. Bedanya resistor R1 dan R2 ada di luar IC, sehingga tegangan keluaran dapat diatur melalui resistor eksternal tersebut.
Rangkaian regulator yang paling sederhana ditunjukkan pada gambar 6. Pada rangkaian ini, zener bekerja pada daerah breakdown, sehingga menghasilkan tegangan output yang sama dengan tegangan zener atau Vout = Vz. Namun rangkaian ini hanya bermanfaat jika arus beban tidak lebih dari 50mA.

Prinsip rangkaian catu daya yang seperti ini disebut shunt regulator, salah satu ciri khasnya adalah komponen regulator yang paralel dengan beban. Ciri lain dari shunt regulator adalah, rentan terhadap short-circuit. Perhatikan jika Vout terhubung singkat (short-circuit) maka arusnya tetap I = Vin/R1. Disamping regulator shunt, ada juga yang disebut dengan regulator seri. Prinsip utama regulator seri seperti rangkaian pada gambar 7 berikut ini. Pada rangkaian ini tegangan keluarannya adalah:
Vout = VZ + VBE
VBE adalah tegangan base-emitor dari transistor Q1 yang besarnya antara 0.2 – 0.7 volt tergantung dari jenis transistor yang digunakan. Dengan mengabaikan arus IB yang mengalir pada base transistor, dapat dihitung besar tahanan R2 yang diperlukan adalah :
R2 = (Vin – Vz)/Iz
Iz adalah arus minimum yang diperlukan oleh dioda zener untuk mencapai tegangan breakdown zener tersebut. Besar arus ini dapat diketahui dari datasheet yang besarnya lebih kurang 20 mA.

Jika diperlukan catu arus yang lebih besar, tentu perhitungan arus base IB pada rangkaian di atas tidak bisa diabaikan lagi. Dimana seperti yang diketahui, besar arus IC akan berbanding lurus terhadap arus IB atau dirumuskan dengan IC = IB. Untuk keperluan itu, transistor Q1 yang dipakai bisa diganti dengan transistor Darlington yang biasanya memiliki nilai  yang cukup besar. Dengan transistor Darlington, arus base yang kecil bisa menghasilkan arus IC yang lebih besar.
Teknik regulasi yang lebih baik lagi adalah dengan menggunakan Op-Amp untuk men-drive transistor Q, seperti pada rangkaian gambar 8. Dioda zener disini tidak langsung memberi umpan ke transistor Q, melainkan sebagai tegangan referensi bagi Op-Amp IC1. Umpan balik pada pin negatif Op-amp adalah cuplikan dari tegangan keluar regulator, yaitu :
Vin(-) = (R2/(R1+R2)) Vout
Jika tegangan keluar Vout menaik, maka tegangan Vin(-) juga akan menaik sampai tegangan ini sama dengan tegangan referensi Vz. Demikian sebaliknya jika tegangan keluar Vout menurun, misalnya karena suplai arus ke beban meningkat, Op-amp akan menjaga kestabilan di titik referensi Vz dengan memberi arus IB ke transistor Q1. Sehingga pada setiap saat Op-amp menjaga kestabilan :
Vin(-) = Vz

Dengan mengabaikan tegangan VBE transistor Q1 dan mensubsitusi rumus (11) ke dalam rumus (10) maka diperoleh hubungan matematis :
Vout = ( (R1+R2)/R2) Vz
Pada rangkaian ini tegangan output dapat diatur dengan mengatur besar R1 dan R2.
Sekarang mestinya tidak perlu susah payah lagi mencari op-amp, transistor dan komponen lainnya untuk merealisasikan rangkaian regulator seperti di atas. Karena rangkaian semacam ini sudah dikemas menjadi satu IC regulator tegangan tetap. Saat ini sudah banyak dikenal komponen seri 78XX sebagai regulator tegangan tetap positif dan seri 79XX yang merupakan regulator untuk tegangan tetap negatif. Bahkan komponen ini biasanya sudah dilengkapi dengan pembatas arus (current limiter) dan juga pembatas suhu (thermal shutdown). Komponen ini hanya tiga pin dan dengan menambah beberapa komponen saja sudah dapat menjadi rangkaian catu daya yang ter-regulasi dengan baik.

Hanya saja perlu diketahui supaya rangkaian regulator dengan IC tersebut bisa bekerja, tegangan input harus lebih besar dari tegangan output regulatornya. Biasanya perbedaan tegangan Vin terhadap Vout yang direkomendasikan ada di dalam datasheet komponen tersebut. Pemakaian heatshink (aluminium pendingin) dianjurkan jika komponen ini dipakai untuk men-catu arus yang besar. Di dalam datasheet, komponen seperti ini maksimum bisa dilewati arus mencapai 1 A.
Kerusakan dan perbaikan pada power supply
Artikel ini adalah lanjutan dari Prosedur Perbaikan Komputer Yang Mati Total dimana salah satu bagian yang bertanggung jawab terhadap supply daya adalah unit ini. Pengujian atau tes kerusakan power supply merupakan langkah penting karena sering terjadi bahwa power supply dianggap rusak tanpa melakukan tes sebelumnya. Jika dintinjau dari segi fisik, bagian yang paling sering rusak pada unit ini adalah resistor, transistor daya dan elco. Power supply dikenal juga sebagai Catu Daya dan PSU.
Kesulitan utama dalam memahami bahwa power supply rusak adalah tidak ada pesan apa-apa pada monitor mengenai kerusakannya. Restart ulang komputer tidak akan pernah menyelesaikan masalah jika unit ini rusak. Hanya satu tandanya yaitu komputer mati total. Tetapi ingat bahwa komputer mati total penyebabnya bukan satu-satunya pada power supply, masih banyak penyebab lain.

Dalam pengalaman saya, penyebab pertama kerusakan catu daya ini karena usia komputer yang sudah tua. Untuk menguji kerusakan power supply Anda dapat melakukannya sendiri. Ada 3 cara tes PSU yang biasa saya gunakan;
1. secara manual menggunakan multimeter
2. menggunakan power supply tester untuk melakukan tes PSU otomatis.
3. Tes manual dengan menghubungkan ujung kabel output tertentu.
Ketiga metode ini sama-sama efektif untuk pengujian power supply sehingga yang mana yang Anda pilih benar-benar terserah pada Anda. Namun ada pengecualian bahwa nomor 1 dan 2 menggunakan alat bantu yang harus dibeli sedangkan nomor 3 alat bantunya tidak dibeli, cukup kabel kecil sepanjang 10-15 cm. Cara nomor 3 inilah yang akan kita bahas kali ini.
Langkah-langkahnya;
1. Lepaskan kabel listrik PSU dari stop kontak.
2. Lepaskan kabel output PSU dari Mainboard.
3. Pasang kembali kabel listik (AC) PSU sehingga dalam PSU terdapat aliran listrik.
4. Siapkan kabel penghubung sepanjang 10-15 centimeter yang kedua ujungnya dikupas.
5. Pegang kabel out utama dari PSU, lalu hubungkan ujung kabel WARNA HIJAU dengan HITAM (yang penting hitam) dari salah satu kabel itu. Ingat! Yang jadi titik tolak logika adalah menghubungkan ujung kabel HIJAU dengan kabel lain. Sebenarnya boleh juga antara hijau dan merah, hijau dan kuning, yang penting salah satunya adalah HIJAU. Lihat caranya pada gambar dibawah ini.

6. Jika pada langkah 5 diatas kipas PSU bergerak/jalan maka PSU masih baik. Jika tidak jalan maka PSU rusak. Itu saja, sangat simpel caranya.
SANGAT PENTING ! : Hati-hati ketika menguji power supply, karena disini Anda menguji secara manual. Metode di atas melibatkan pasokan listrik tegangan tinggi, jika Anda tidak sangat berhati-hati Anda bisa menyetrum diri sendiri dan / atau merusak PSU Anda. Saya tidak mengatakan ini untuk menakut-nakuti Anda, tetapi prinsip ketelitian dan kehati-hatian sangat penting dalam bekerja.
Cara memperbaiki
Power Supply Komputer merupakan sumber listrik utama yang menyediakan tegangan + 12V, -12V, + 5V, -5V, dan sinyal POR (Power On Reset) untuk mengaktifkan motherboard. Daya maksimal yang dapat di konsumsi oleh power supply ini sekitar 200 watt dengan tegangan masuk sebesar 220 V AC dari PLN. Dengan efisiensi yang sangat tinggi power supply ini sekitar 200 watt dapat menyediakan tegangan sebesar + 5V dengan arus sekitar 15 - 20 A untuk keperluan peralatan digital motherboard, disk drive, hard disk, fan prosessor, CD-Rom Drive dan card-card yang dimaksudkan pada slot motherboard.
Bila beban power supply berlebihan, maka komputer akan tidak jalan atau bisa berjalan tetapi tidak normal terutama pada saat kelistrikan yang di butuhkan meningkat sampai limit. Kerusakan yang sering terjadi ialah akibat beban berlebihan, tegangan masuk yang tidak stabil, sistem ground yang tidak baik, dan sebab-sebab lain. Gangguan paling fatal untuk untuk power supply ialah bila tidak mengeluarkan tegangan sama sekali, walaupun sudah di beri tegangan masuk sesuai dengan kebutuhan. Cara praktis untuk memperbaiki power supply komputer dapat di lakukan sebagai berikut :
[1]. Lepaskan kotak power supply dari cassing agar memudahkan memeriksa rangkaian elektronik dan lepaskan seluruh kabel dari alat-alat lain. Bukalah kotak power supply sambil memeriksa fisik komponen elektronik, barangkali ada yang terbakar dapat diketahui.
[2]. Periksalah FUSE pada masukkan AC 220V dari sumber listrik luar, lepaskan FUSE tersebut dari soketnya dan ukur hubungan kawat pengamannya dengan ohm-meter pada posisi X1. Jarum ohm-meter harus menunjukkan nilai sekitar 0 ohm, yang berarti FUSE tersebut masih baik. Jika ohm-meter menunjukkan angka yang tak terhingga, berarti FUSE sudah putus, harus diganti baru. Jangan melakukan sambungan kawat pada FUSE yang sudah putus, karena batas arus lelehnya mungkin akan menjadi lebih besar dan akan menyebabkan kerusakan bagian lain.
[3]. Jika FUSE baik atau sudah diganti baru tetapi masih juga tidak dapat mengeluarkan tegangan DC, maka lanjutkan dengan memeriksa transistor power switching 2SC3039 (dua buah) yang bertugas sebagai kendali catu daya secara PWM. Lepaskan dua transisitor 2SC3039 tersebut dari PCB dan lakukan pemeriksaan kondisi masing-masing dengan multimeter. Bila salah satu transistor rusak untuk menggantinya sebaiknya keduanya diganti dengan transistor baru, agar karakteristiknya terjamin dan simetris, ketidakseimbangan karateristik dua transistor ini menyebabkan gangguan stabilitas tegangan DC yang dikeluarkan power supply.
[4]. Lepaskan diode brigde atau empat buah diode perata yang langsung meratakan arus listrik AC pada bagian masukkan, periksalah kondisi diode ini dengan multimeter. Kadang sering terjadi salah satu diode-nya bocor atau hubungan singkat, sehingga arus listrik AC ikut masuk ke rangkaian switching dan melumpuhkan power supply secara keseluruhan transistor power akan ikut rusak, terbakar. Bahkan jika tingkat kebocoran diode ini ini sangat besar, maka trafo switching akan meleleh, kawatnya terkelupas, dan terhubung singkat, kerusakan ini yang paling fatal.
[5]. Periksa juga transistor pembangkit pulsa "power on reset", juga kapasisitor dan resistor yang terdapat pada rangkaian basis transistor tersebut. Jika rangkaian transistor ini bekerja dengan baik, maka seluruh hasil regulasi tegangan DC akan di reset oleh pembangkit PWM dan akibatnya power supply tidak mengeluarkan DC sama sekali. Gantilah transistor baru jika dari pengetesan transistor POR ini ternyata rusak. Begitu juga apabila kapasitor di test akan kering, nilainya berubah, maka harus di ganti baru dengan nilai yang persis sama dengan sebelumnya.
[6]. Karena Power Supply komputer umunya bekerja dengan temperatur yang lebih tinggi dari suhu ruangan, maka ada kemungkinan karena panas yang berlebihan menyebabkan solderan kaki-kaki komponen atau kabel-kabel ada yang terlepas. Periksalah seluruh solderan pada PCB Power Supply, lebih bagus lagi pastikan hubungannya di perbaiki dengan jalan di solder ulang dengan timah yang lebih lunak (encer, flux 60/40). Sehingga hubungan kabel atau kaki komponen yang mungkin longgar dapat di jamin bersambung kembali dan umumnya power supply akan dapat bekerja normal kembali.
[7]. Komponen aktif yang pengetesannya tidak dapat di lakukan dengan multimeter adalah ICTL494 yang bertugas sebagai pembangkit PWM untuk mengendalikan transistor power switching bekerja. IC ini hanya di test dengan membandingkan terhadap IC yang normal pada power supply yang lain yang sejenis. Pergunakan soket IC yang dicurigai rusak dengan IC pembanding yang masih bagus.
[8]. Bila proses pemeriksaan dan pergantian komponen yang rusak sudah dilakukan secara keseluruhan, maka cobalah power supply dihidupkan dengan memasang beban berupa disk drine saja. Periksalah apakah kipasnya berputar, ukur tegangan kabel yang berwarna kuning (+12), merah (+5), biru (-5), biru (-12), orange (POR) terhadap kabel warna hitam (ground). Bila parameter tegangan pada kabel-kabel tersebut sudah benar, matikan power supply dan gantilah bebannya dengan motherboard atau beban lengkap seperti semula, cobalah sekali lagi.
MEMPERBAIKI POWER SUPPLY MONITOR MERK MENTARI

Komputer P4 sangat rentang akan kerusakan, terutama pada power supply karena beban terlalu berat hingga menimbulkan panas yang berlebihan dan menyebabkan kerusakan pd power tsb. ada sedikit trik untuk memperbaiki power supply ini terutama merk mentari. jika komputer gak bisa kerja sama sekali atau bisa nyala cuma indikator saja dan tidak mau masuk bios atau tidak ada tampilan pada monitor bisa dicurigai power supply ada yang rusak untuk lebih meyakinkan gak ada salahnya jika anda coba komputer anda dengan power supply punya teman atau saudara yang masih normal untuk komputer. dan jika komputer anda bisa nyala dapat dipastikan power supplynya dah rusak maka ikuti trik berikut

1. lepas power supply dari tempatnya, lalu buka tutup power tersebut, lihat apa ada kerusakan yang terlihat diantaranya kondensator melembung, Resistor terbakar dll.
2. coba cek sekring putus atau tidak dengan omh meter dengan sekala ukur 1Xomh
3. jika sekring baik dan tidak ada tanda2 terbakar coba masukkan colokan Avo (diposisikan Volt 10) - ke kabel warna hitam dasn + kabel warna hijau ada teg sekitar 4 v apa tdk. kalau tidak kita cek dari catu awal
4. cek dioda brigde 4 dioda ada yang bocor atau tidak.
5. cek gate untuk power swiching yaitu 2 R yang nilainya 1 MOhm diparalel
6.jika kita memberi gate pada TR tsb trs Avo menujuk 4 volt maka sudah dapat dipastikan R sudah rusak dan dengan menggantinya pekerjaan kita akan selesai.
7. sekarang coba short antara kabel hijau dengan kabil hitam tadi kipas bisa berputar atau tidak jika tidak sekarang kita beralih gate yang lain coba kamu pindah colokan avo - untuk kabel warna kuning dan + untuk warna hijau. biarkan beberapa saat lalu coba lagi shortkan kabel warna hijau dengan warna hitam.kalau kipas dah bisa berputar normal kemungkinan besar power supply sudah beres kalau belum berarti ada tr atau ic yang rusak maka hendaklah anda teliti untuk memeriksanya

Power Supply Komputer merupakan sumber listrik utama yang menyediakan tegangan + 12V, -12V, + 5V, -5V, dan sinyal POR (Power On Reset) untuk mengaktifkan motherboard. Daya maksimal yang dapat di konsumsi oleh power supply ini sekitar 200 watt dengan tegangan masuk sebesar 220 V AC dari PLN. Dengan efisiensi yang sangat tinggi power supply ini sekitar 200 watt dapat menyediakan tegangan sebesar + 5V dengan arus sekitar 15 – 20 A untuk keperluan peralatan digital motherboard, disk drive, hard disk, fan prosessor, CD-Rom Drive dan card-card yang dimaksudkan pada slot motherboard.
Bila beban power supply berlebihan, maka komputer akan tidak jalan atau bisa berjalan tetapi tidak normal terutama pada saat kelistrikan yang di butuhkan meningkat sampai limit. Kerusakan yang sering terjadi ialah akibat beban berlebihan, tegangan masuk yang tidak stabil, sistem ground yang tidak baik, dan sebab-sebab lain. Gangguan paling fatal untuk untuk power supply ialah bila tidak mengeluarkan tegangan sama sekali, walaupun sudah di beri tegangan masuk sesuai dengan kebutuhan. Cara praktis untuk memperbaiki power supply komputer dapat di lakukan sebagai berikut:
1. Lepaskan kotak power supply dari cassing agar memudahkan memeriksa rangkaian elektronik dan lepaskan seluruh kabel dari alat-alat lain. Bukalah kotak power supply sambil memeriksa fisik komponen elektronik, barangkali ada yang terbakar dapat diketahui.
2. Periksalah FUSE pada masukkan AC 220V dari sumber listrik luar, lepaskan FUSE tersebut dari soketnya dan ukur hubungan kawat pengamannya dengan ohm-meter pada posisi X1. Jarum ohm-meter harus menunjukkan nilai sekitar 0 ohm, yang berarti FUSE tersebut masih baik. Jika ohm-meter menunjukkan angka yang tak terhingga, berarti FUSE sudah putus, harus diganti baru. Jangan melakukan sambungan kawat pada FUSE yang sudah putus, karena batas arus lelehnya mungkin akan menjadi lebih besar dan akan menyebabkan kerusakan bagian lain.
3. Jika FUSE baik atau sudah diganti baru tetapi masih juga tidak dapat mengeluarkan tegangan DC, maka lanjutkan dengan memeriksa transistor power switching 2SC3039 (dua buah) yang bertugas sebagai kendali catu daya secara PWM. Lepaskan dua transisitor 2SC3039 tersebut dari PCB dan lakukan pemeriksaan kondisi masing-masing dengan multimeter. Bila salah satu transistor rusak untuk menggantinya sebaiknya keduanya diganti dengan transistor baru, agar karakteristiknya terjamin dan simetris, ketidakseimbangan karateristik dua transistor ini menyebabkan gangguan stabilitas tegangan DC yang dikeluarkan power supply.
4. Lepaskan diode brigde atau empat buah diode perata yang langsung meratakan arus listrik AC pada bagian masukkan, periksalah kondisi diode ini dengan multimeter. Kadang sering terjadi salah satu diode-nya bocor atau hubungan singkat, sehingga arus listrik AC ikut masuk ke rangkaian switching dan melumpuhkan power supply secara keseluruhan transistor power akan ikut rusak, terbakar. Bahkan jika tingkat kebocoran diode ini ini sangat besar, maka trafo switching akan meleleh, kawatnya terkelupas, dan terhubung singkat, kerusakan ini yang paling fatal.
5. Periksa juga transistor pembangkit pulsa “power on reset”, juga kapasisitor dan resistor yang terdapat pada rangkaian basis transistor tersebut. Jika rangkaian transistor ini bekerja dengan baik, maka seluruh hasil regulasi tegangan DC akan di reset oleh pembangkit PWM dan akibatnya power supply tidak mengeluarkan DC sama sekali. Gantilah transistor baru jika dari pengetesan transistor POR ini ternyata rusak. Begitu juga apabila kapasitor di test akan kering, nilainya berubah, maka harus di ganti baru dengan nilai yang persis sama dengan sebelumnya.
6. Karena Power Supply komputer umunya bekerja dengan temperatur yang lebih tinggi dari suhu ruangan, maka ada kemungkinan karena panas yang berlebihan menyebabkan solderan kaki-kaki komponen atau kabel-kabel ada yang terlepas. Periksalah seluruh solderan pada PCB Power Supply, lebih bagus lagi pastikan hubungannya di perbaiki dengan jalan di solder ulang dengan timah yang lebih lunak (encer, flux 60/40). Sehingga hubungan kabel atau kaki komponen yang mungkin longgar dapat di jamin bersambung kembali dan umumnya power supply akan dapat bekerja normal kembali.
7. Komponen aktif yang pengetesannya tidak dapat di lakukan dengan multimeter adalah ICTL494 yang bertugas sebagai pembangkit PWM untuk mengendalikan transistor power switching bekerja. IC ini hanya di test dengan membandingkan terhadap IC yang normal pada power supply yang lain yang sejenis. Pergunakan soket IC yang dicurigai rusak dengan IC pembanding yang masih bagus.
8. Bila proses pemeriksaan dan pergantian komponen yang rusak sudah dilakukan secara keseluruhan, maka cobalah power supply dihidupkan dengan memasang beban berupa disk drine saja. Periksalah apakah kipasnya berputar, ukur tegangan kabel yang berwarna kuning (+12), merah (+5), biru (-5), biru (-12), orange (POR) terhadap kabel warna hitam (ground). Bila parameter tegangan pada kabel-kabel tersebut sudah benar, matikan power supply dan gantilah bebannya dengan motherboard atau beban lengkap seperti semula, cobalah sekali lagi.
Demikian apa yang bisa saya sharing, semogo bisa lebih menambah wawasan anda dalam bidang komputer, dan semoga anda bisa melakukan tindakan awal ketika power supply anda mengalami kerusakan.
Masalah Pada Power Supply
Gejala : Setelah dihidupkan PC tidak bereaksi apa-apa, tidak ada tampilan di monitor, tidak ada lampu indikator (led) yang menyala, kipas power supply tidak berputar, lampu indikator pada monitor tidak menyala.
Solusi : Periksalah apakah kabel terhubung dengan benar dan steker terpasang dengan baik pada soketnya, periksa juga apakah ada tombol on/off dibelakang tepatnya dibelakang Power Supply sudah dalam posisi On, Jika sudah yakin terpasang dengan benar tapi tetap tidak ada respon untuk meyakinkan silahkan anda ganti kabel power dengan yang anda yakini bagus. Masalah terjadi karena tidak adanya tegangan listrik yang masuk, kerusakan ada pada kabel power.
Masalah : Setelah dihidupkan PC tidak bereaksi apa-apa, tidak ada tampilan di monitor, tidak ada lampu indikator (led) yang menyala, kipas power supply tidak berputar, lampu indikator pada monitor menyala.
Solusi : lakukan seperti langkah diatas, tetapi jika masih belum ada respon berati masalah ada pada Power Supply, Silahkan anda ganti PS nya, Saya sarankan sebaiknya anda ganti saja Power Supply yang rusak dengan yang baru, dan hati-hatilah dalam pemasangannya.
Catatan : Jika kerusakan hanya pada Power Supply saja, Setelah anda menggantinya, komputer akan kembali bekerja dengan normal. Kecuali jika ada masalah pada komponen yang lainnya seperti Mother Board, VGA Card dan Memory.
